FPGA学习避坑指南：90%小白都踩过的坑！（万字拆解版）

——从零基础到高薪Offer，避坑逻辑+解决方案全公开

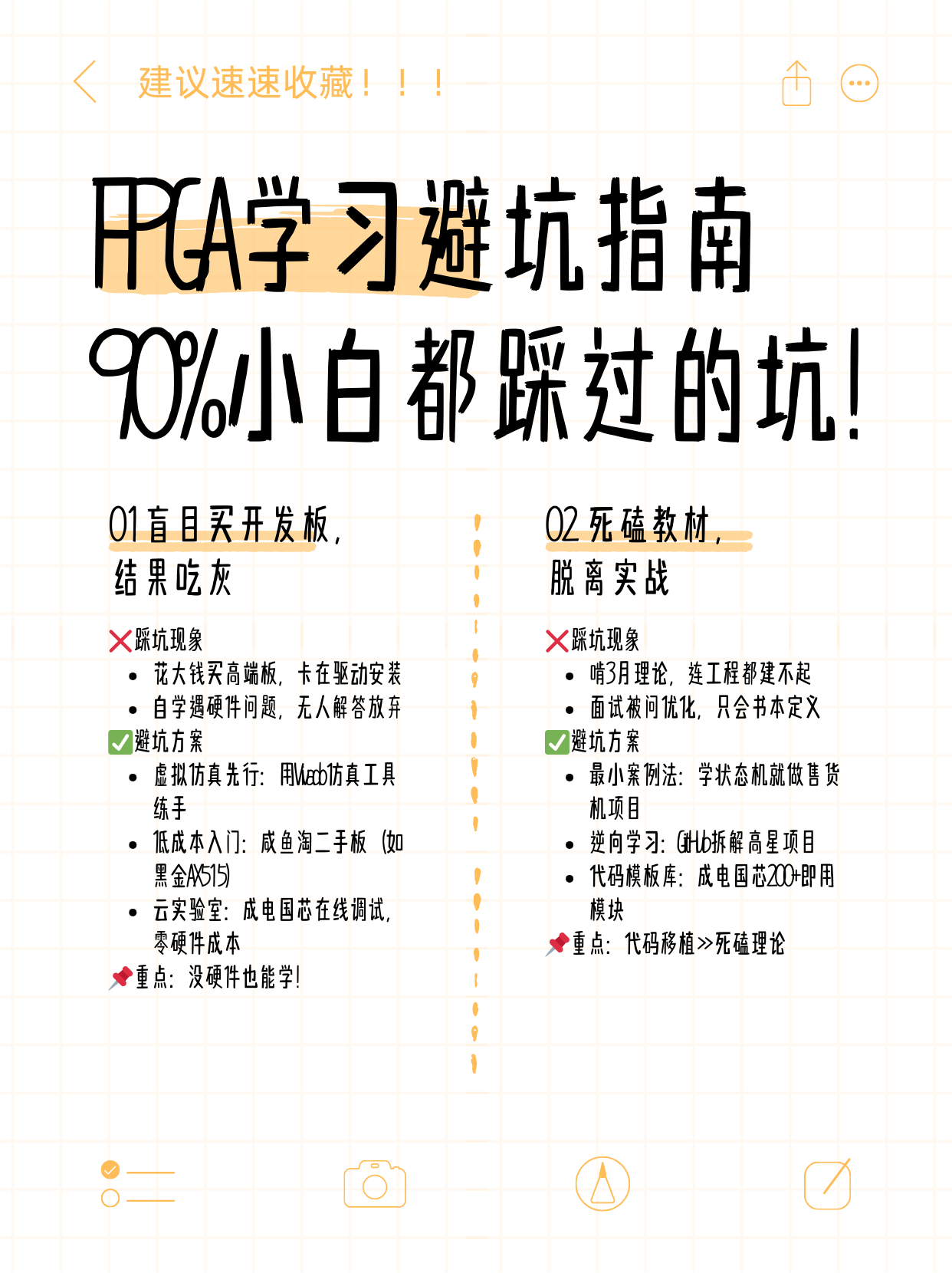

一、盲目买开发板，结果吃灰

🚫 踩坑现象：

• 新手花上千元买高端开发板，结果卡在环境配置和驱动安装阶段，最终沦为“镇桌之宝”。
• 自学时遇到硬件问题（如JTAG下载失败、外设不兼容），无人解答导致放弃。

✅ 避坑方案：

1. 虚拟仿真先行：
   • 使用Vivado自带的仿真工具（如Vivado Simulator），无需硬件即可练习Verilog基础。
   • 成电国芯云课堂提供虚拟实验室，支持在线调试摄像头/以太网等复杂外设（无需开发板）。
2. 低成本入门：
   • 咸鱼淘二手基础板（如黑金AX515，300元内），搭配开源项目复现（如呼吸灯、数码管显示）。
   • 优先选择集成教程的开发板（如正点原子达芬奇Pro），配套代码可直接烧录验证。

---

二、死磕教材，脱离实战

🚫 踩坑现象：

• 花3个月啃完《数字电子技术基础》，却连一个完整工程都建不起来。
• 理论派面试被问“如何优化时序”，只能回答书本定义，不懂工程实现。

✅ 避坑方案：

1. 最小案例法：
   • 每个知识点绑定一个小项目（如学状态机就做自动售货机控制）。
   • 成电国芯代码模板库提供200+即用型模块（UART/SPI/I2C等），直接移植修改。
2. 逆向学习法：
   • GitHub搜索高星项目（如“FPGA-Image-Processing”），拆解代码反推设计思路。
   • 用ChatGPT辅助理解代码（提问：“这段代码如何实现边缘检测？”）。

---

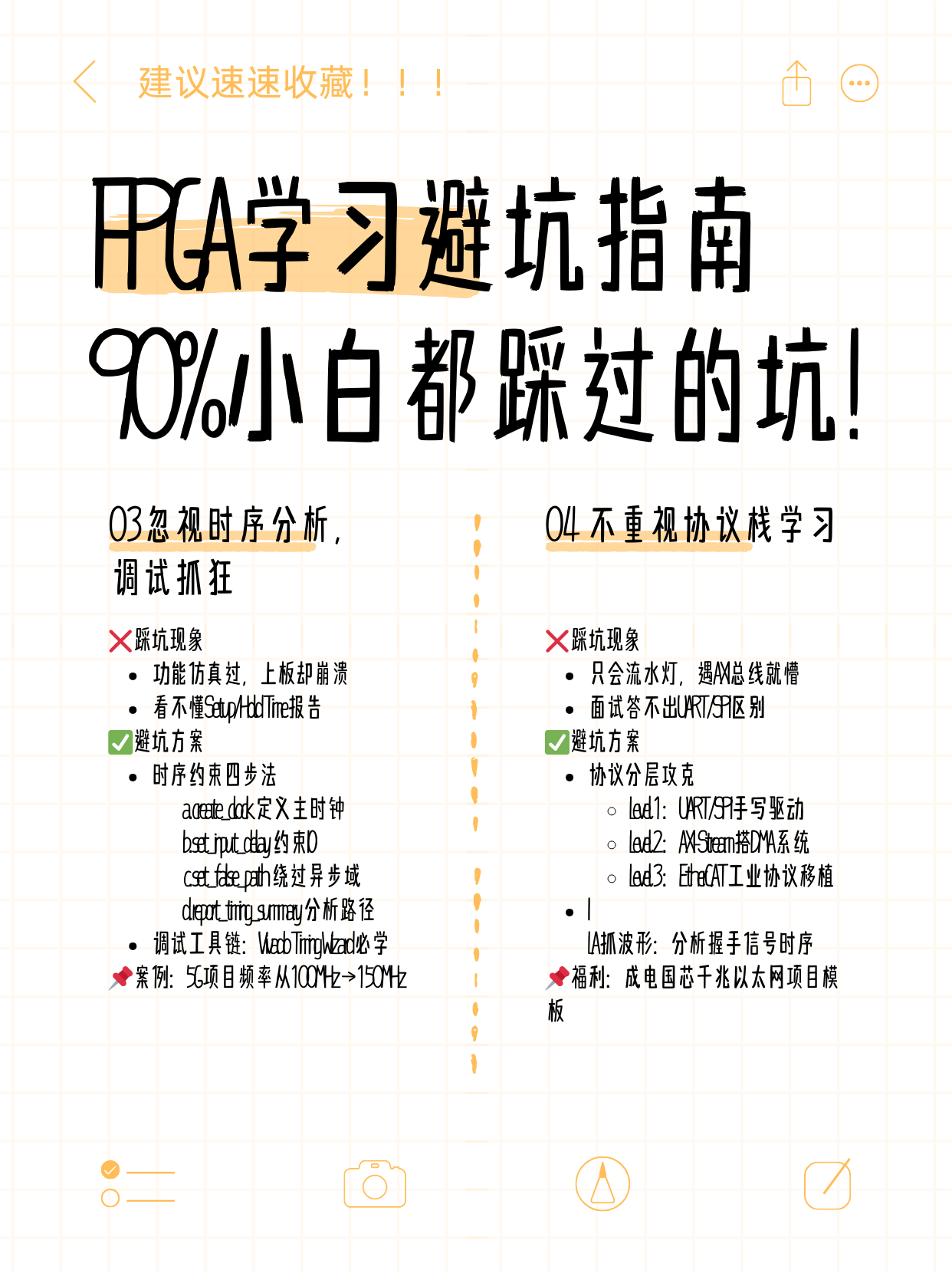

三、忽视时序分析，调试抓狂

🚫 踩坑现象：

• 功能仿真通过，上板却频繁崩溃，找不到问题根源。
• 对时序报告（Setup/Hold Time）一知半解，只能盲目降频或插寄存器。

✅ 避坑方案：

1. 时序约束四步法：
   • 步骤1：用create_clock定义主时钟
   • 步骤2：set_input_delay/set_output_delay约束IO
   • 步骤3：set_false_path绕过异步时钟域
   • 步骤4：report_timing_summary分析关键路径
2. 调试工具链：
   • 必学Vivado的IO Ports Planning和Timing Wizard，快速定位违例路径。
   • 成电国芯学员案例：通过时序优化将某5G基站项目频率从100MHz提升至150MHz。

---

四、不重视协议栈学习

🚫 踩坑现象：

• 能写流水灯和按键检测，但遇到AXI总线或DDR3控制就束手无策。
• 面试被问“UART和SPI的区别”，只能回答“一个全双工一个半双工”。

✅ 避坑方案：

1. 协议分层攻克：
   • Level 1：掌握UART/SPI/I2C（手写驱动+Modelsim仿真）
   • Level 2：吃透AXI4/AXI-Stream（用Xilinx IP核搭建DMA系统）
   • Level 3：工业级协议（EtherCAT/CANopen）移植（参考开源主站代码）
2. 协议调试技巧：
   • 用ILA抓取AXI总线波形，分析握手信号（TVALID/TREADY）时序关系。
   • 成电国芯项目案例：千兆以太网UDP传输项目（附赠协议状态机设计模板）。

---

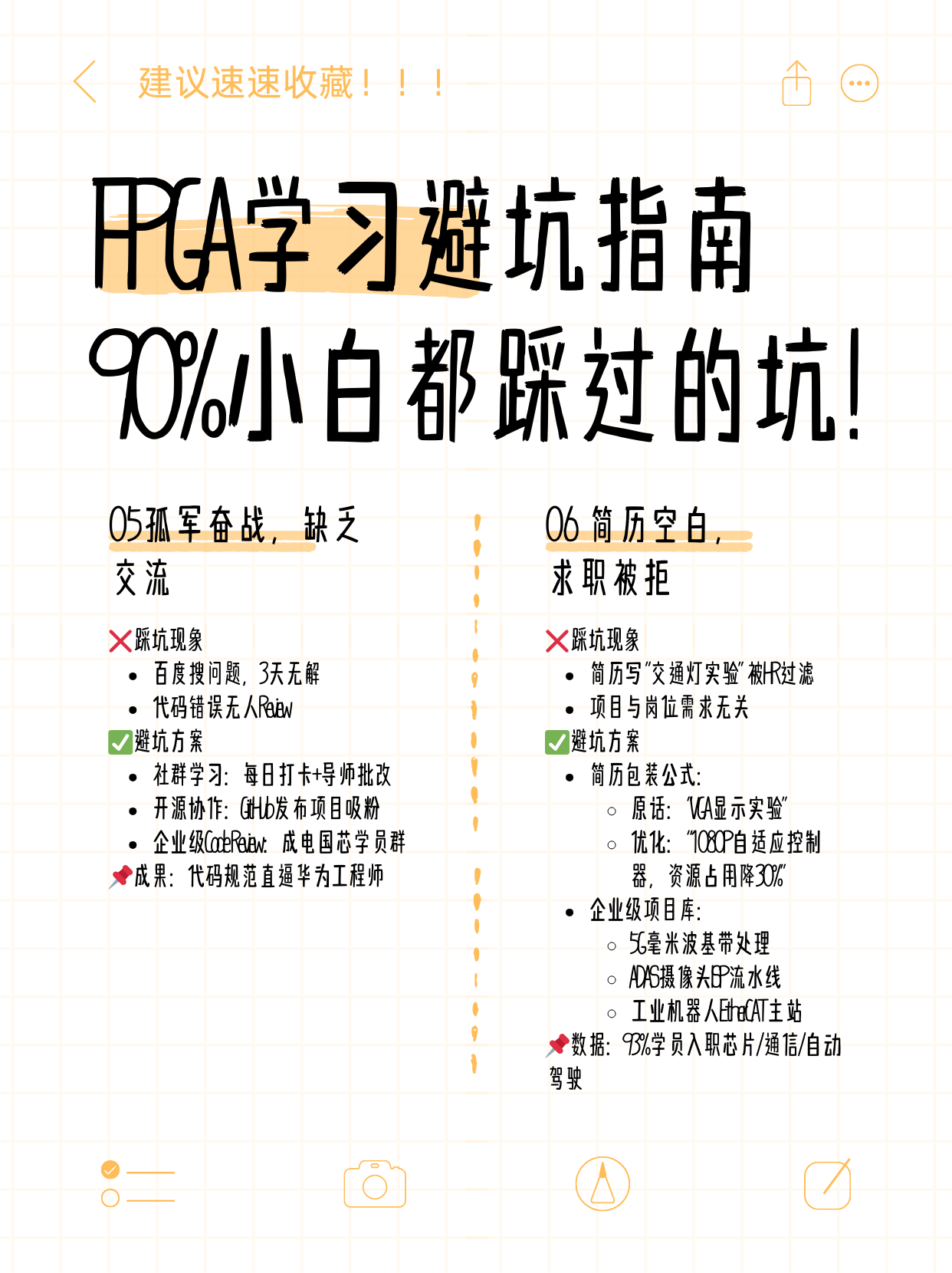

五、孤军奋战，缺乏交流

🚫 踩坑现象：

• 遇到问题只能百度/CSDN搜索，耗费数天无果。
• 代码写错却无人Review，错误习惯根深蒂固。

✅ 避坑方案：

1. 社群学习法：
   • 加入技术交流群（如成电国芯学员群），每日打卡+导师批改作业。
   • 定期参与代码Review会，学习企业级编码规范（如命名规则、注释标准）。
2. 开源协作：
   • 在GitHub发布自己的项目，吸引开发者协作（如共同优化算法模块）。
   • 参与FPGA开源社区（如OpenCores），贡献代码积累影响力。

---

六、忽视资源利用率优化

🚫 踩坑现象：

• 项目功能正常，但LUT占用率高达90%，无法在实际芯片中部署。
• 面试被问“如何降低功耗”，只能回答“减少翻转率”这类笼统概念。

✅ 避坑方案：

1. 资源压缩三板斧：
   • 策略1：逻辑复用（如时分复用乘法器）
   • 策略2：状态机优化（合并相似状态，减少触发器数量）
   • 策略3：BRAM替代分布式RAM（节省LUT资源）
2. 功耗控制技巧：
   • 使用Vivado的Power Analysis工具，定位高功耗模块。
   • 时钟门控（Clock Gating）+ 动态频率调节（DFS）实战案例。

---

七、缺乏项目经验，简历空白

🚫 踩坑现象：

• 简历堆砌课程实验（如“用FPGA实现交通灯控制”），被HR直接过滤。
• 面试官质疑：“你的项目和岗位需求无关，怎么证明你能胜任？”

✅ 避坑方案：

1. 简历包装公式：
   • 原话：“完成基于FPGA的VGA显示实验”
   • 优化后：“开发多分辨率自适应VGA控制器，支持1080P@60Hz输出，资源占用率降低30%”
2. 企业级项目选择：
   • 成电国芯三大王牌项目：
     • 5G毫米波通信基带处理（对标华为/中兴需求）
     • ADAS摄像头ISP流水线（移植特斯拉方案）
     • 工业机器人EtherCAT主站（复刻德国倍福PLC）

---

八、解决方案总结

🚀 成电国芯核心优势：

1. 云实验室：零硬件成本攻克复杂项目（如激光雷达点云处理）
2. 企业级代码库：直接复用华为/大疆等大厂验证过的模块
3. 协议保就业：未推荐成功退费，往期93%学员入职芯片/通信/自动驾驶企业
