一、核心硬件平台：ZYNQ系列芯片选型指南
1. 主流芯片架构解析
- ZYNQ7000系列
- 双核Cortex-A9 + Artix-7 FPGA架构（典型型号：xc7z020-clg484-1-i）
- 适用场景：工业控制、中低复杂度嵌入式系统
- ZYNQ UltraScale+ MPSoC系列
- 四核Cortex-A53 + 双核R5 + UltraScale FPGA（典型型号：xczu3eg-sfvc784-1-i）
- 核心优势：支持4K视频处理、5G通信基带等高性能场景
2. 开发板选型策略
| 定位 | 推荐型号 | 核心特点 |
|---|---|---|
| 高端研发 | ZCU102/ZC706 | PCIe Gen3、10G以太网等高速接口 |
| 入门学习 | Zedboard/PYNQ-Z2 | 社区资源丰富，配套实验完整 |
| 性价比方案 | ALINX系列 | 国产替代首选，外设扩展性强 |
二、开发工具链全景图
1. Xilinx官方工具套件
- Vivado：硬件逻辑设计、IP核集成、时序约束
- Vitis：异构计算开发平台（PS+PL协同编程）
- Vitis HLS：C/C++算法硬件加速实现
- Petalinux：嵌入式Linux系统定制工具
2. 开源生态工具
- Yocto：自定义Linux发行版构建框架
- U-Boot：多阶段引导加载器深度定制
三、系统化学习路径设计
▎阶段1：基础能力筑基
1. 硬件开发入门
- 完成经典实验：LED流水灯、按键中断、UART通信
- 掌握设计流程：mermaid
graph LR A[Vivado硬件平台搭建] --> B[Vitis裸机程序开发] B --> C[生成BOOT.BIN启动文件] - 深入理解ZYNQ启动机制：Multi-boot模式、Golden镜像恢复
2. 外设控制精通
- 核心外设：SPI Flash读写、I2C传感器驱动、GPIO中断管理
- 开发技巧：
- HAL库寄存器级操作（基地址+偏移量访问）
- Linux设备树与驱动模型关联分析
3. FPGA逻辑设计基础
- 语言能力：Verilog关键语法（阻塞/非阻塞赋值、状态机编码）
- 硬件概念：
- 查找表(LUT)/块RAM(BRAM)/触发器(FF)资源特性
- 时序约束原理（建立/保持时间分析）
▎阶段2：异构系统进阶
1. PS-PL协同设计
- AXI总线协议精讲：协议类型数据位宽典型应用场景AXI4-Lite32bit寄存器配置AXI4128bit大数据量传输AXI-Stream无地址视频流处理
- 实战案例：
- PL端实现PWM控制器，PS端通过AXI-Lite动态调节占空比
- 基于AXI-DMA的千兆以太网数据加速传输

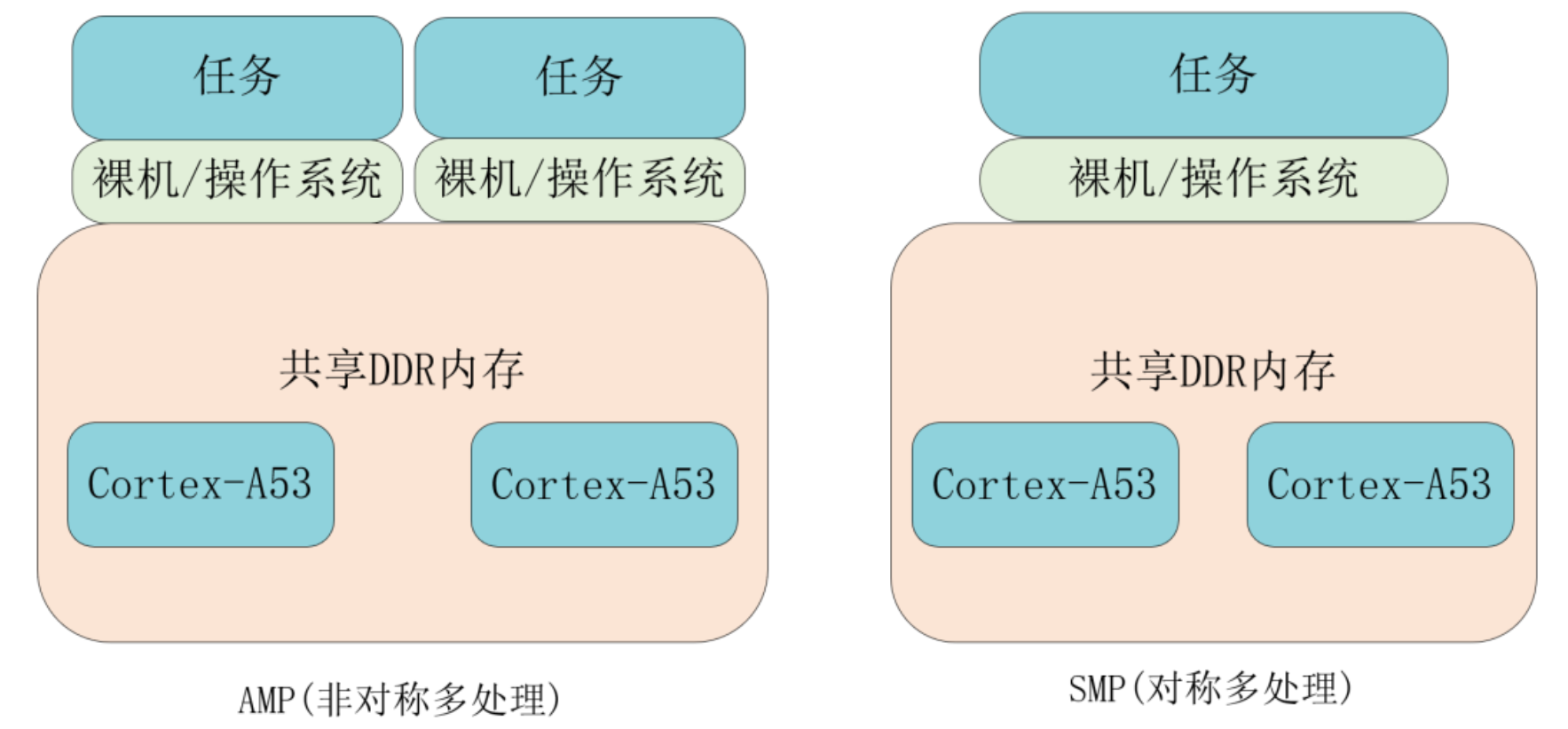

2. 多核系统架构设计
- ZYNQ MPSoC多处理器方案：
+-------------------+ +-------------------+
| Cortex-A53集群 |<-->| 双核R5锁步模式 |
| (运行Linux) | | (FreeRTOS实时控制)|
+-------------------+ +-------------------+
↑↓ ↑↓
+-------------------+ +-------------------+
| MicroBlaze软核#1 |<-->| MicroBlaze软核#2 |
| (Bare-Metal) | | (FreeRTOS) |
+-------------------+ +-------------------+
- 关键技术点：
- 内存分区策略（DDR隔离、OCM共享内存管理）
- 核间通信机制（RPMSG、共享内存+信号量）
▎阶段3：工业级实战提升
1. 复杂系统开发流程
- 需求分析 → 架构设计 → 模块划分 → 协同验证
- 典型行业应用：
- 工业自动化：EtherCAT主站控制器开发
- 智能驾驶：多路摄像头ISP流水线加速
- 通信设备：5G前传CPRI协议转换
2. 可靠性设计要点
- 安全启动链：RSA-4096签名验证 → PL端Bit流加密
- 功能安全：IEC 61508 SIL3级系统设计规范
- 热冗余设计：双Boot镜像回滚机制
四、前沿技术延伸方向
1. 高安全系统设计
- TEE可信执行环境构建（ARM TrustZone技术落地）
- 侧信道攻击防护（功耗分析对抗策略）
2. 软硬件协同优化
- Vitis AI框架部署：YOLOv5模型量化与PL加速
- 动态部分重配置（PR技术）：功能模块按需加载
3. Linux深度定制
- 实时性优化：PREEMPT_RT补丁集成
- 驱动开发进阶：DMA-BUF框架实现零拷贝传输
五、开发者能力成长矩阵
| 能力层级 | 技术指标 | 学习周期 |
|---|---|---|
| 入门级 | 独立完成外设驱动开发 | 3-6个月 |
| 进阶级 | 设计百兆级数据流水线 | 1-2年 |
| 专家级 | 主导Gbps级系统架构设计 | 3年+ |
注：本文档技术细节参照Xilinx官方手册UG585/UG1085，所有实验均需配合开发板实战验证。
